고청정 클린룸 · 단독 권장
Semiconductor Cleanroom · 반도체 Fab
ISO Class 5 이하 고청정 클린룸에 유일한 권장 단열재로 사용되며, 0% 발진·내식 알루미늄 외피로 미립자·부식을 동시에 차단합니다.
AEROCLAD Urethane PIR은 부식저항·습기차단·고단열·강성·시공효율·환경적합 6개 축을 동시에 충족하도록 설계되었습니다.
닫힌 셀 구조와 알루미늄 외피의 조합으로 습한 환경·약품 환경에서 부식·열화 저항이 우수합니다.
≥ 90% 독립기포(Closed Cell) 구조로 수분 흡수율이 낮아 결로·습기 환경에 강점이 있습니다.
λ 약 0.022 – 0.025 W/m·K(산업 참고치)로 고단열을 유지하며, 냉방·동결 방지 구간에 적합합니다.
외피·내피 모두 60µm 엠보싱 알루미늄. 강성·내구성·균일한 마감을 제공합니다.
일반 약품·염소 분위기에서도 폼 분해 위험이 낮습니다. 표면 알루미늄이 1차 보호층 역할을 합니다.
CNC V-Groove 가공·접합·검수가 공장에서 완료. SDM(Straight Duct Method) 호환됩니다.

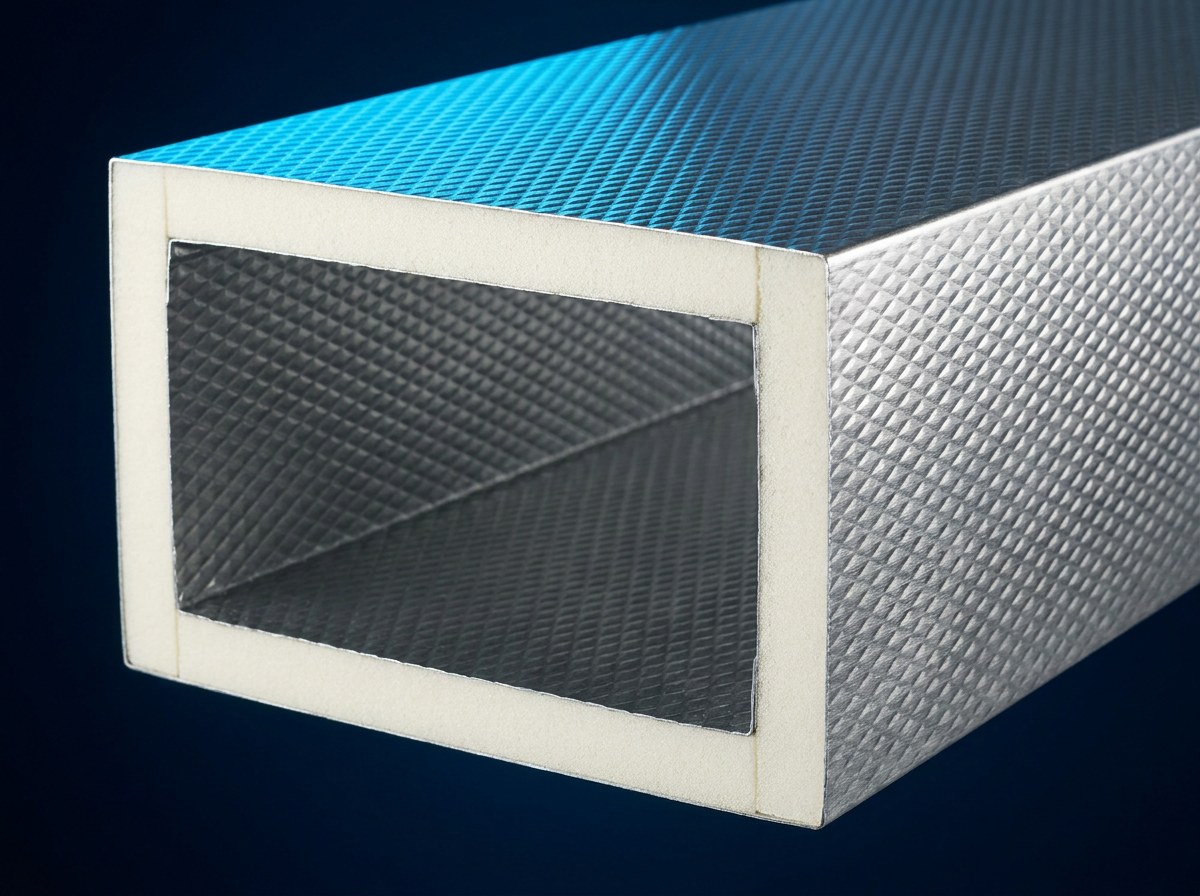

60µm 두께 엠보싱 알루미늄 시트. 외부 충격·습기·핸들링 마모에 강합니다.
화이트/아이보리 톤 PIR 우레탄 폼. ≥ 90% 독립기포 구조로 습기 흡수가 낮습니다.
내면도 60µm 엠보싱 알루미늄으로 동일 마감. 청소·약품 세척에 유리합니다.

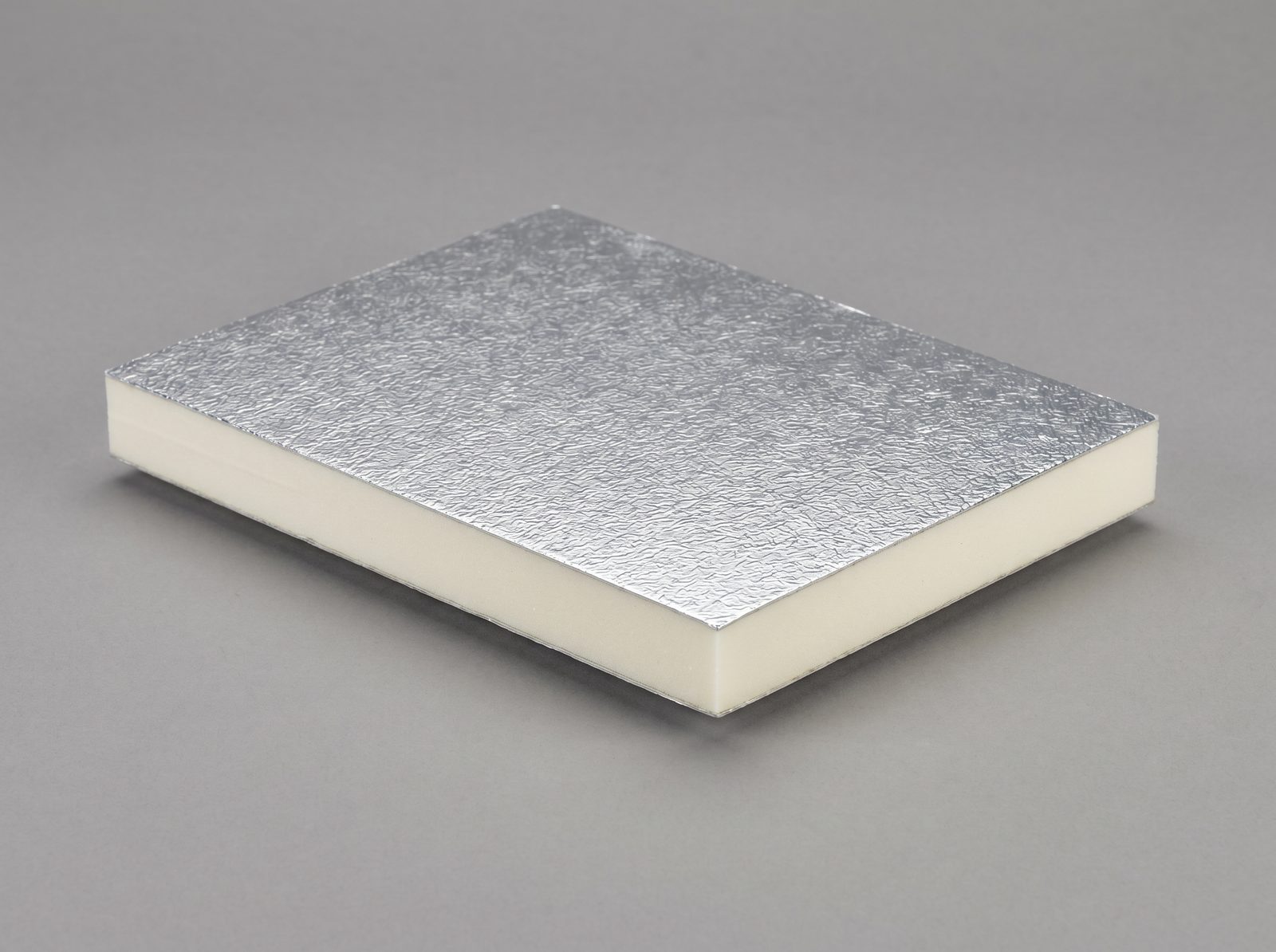

카탈로그 표준 컷 기준으로 상면·하면만 60µm 엠보싱 알루미늄 마감, 측면·절단면은 20 mm PIR 코어 노출 상태를 명확히 보여줍니다.
| 항목 · ITEM | 사양 · SPECIFICATION |
|---|---|
| 코어 재질 | PIR (Polyisocyanurate) 우레탄 폼 |
| 코어 밀도 (참고) | 40 – 60 kg/m³ |
| 코어 두께 | 20 mm 표준 · 25 mm 옵션 (25 mm 초과는 특별 주문) GFI 산업 표준 |
| 외피 / 내피 (표준) | 상·하면 60µm 엠보싱 알루미늄 시트 (절단면 코어 노출) |
| 외피 옵션 | 200µm 칼라강판 (Pre-coated GI Steel) 외장 · 옥외·노출·염해·수영장 등 내외적 환경 권장 v3.5.2 신규 |
| 열전도율 (λ, 참고치) | 0.022 – 0.025 W/m·K |
| 독립기포 비율 (참고) | ≥ 90% Closed Cell |
| 수분 흡수율 | 낮음 (산업 참고치) |
| 화재 특성 (참고) | 준불연 대응 · GI 자켓팅 변형 적용 가능 |
| 설계 정압 범위 | ±2,000 Pa (산업 참고치) |
| 최대 운영 풍속 | ~20 m/s (산업 참고치) |
| 운영 온도 | -30℃ ~ +110℃ (코어 한계 참고) |
| 누기 등급 | 최대 Class C ~ D 대응 (밀폐 시공 기준) EN 12237 |
| 연결 방식 | 플랜지(TDF/TDC) · 슬립조인트 · 알루미늄 자착 테이프 |
| 가공 방식 | CNC 45° V-Groove · SDM 호환 · OSC 공장 제작 |
Urethane PIR 보드도 CNC V-Groove 사전 가공 후 SDM 방식으로 신속하게 조립됩니다.
치수 도면 기반 45° V-Groove 자동 가공. 60µm 외피 손상 없이 정밀 절단합니다.
플랫 패널 운반 후 현장 90° 절곡·코너 본딩. 컴팩트한 운반·시공이 가능합니다.
플랜지(TDF/TDC) 연결, 알루미늄 자착 테이프로 외피 연속성과 기밀성을 확보합니다.
지지 간격 ≤ 1,200 mm 권장, 누기 등급은 시공 품질에 따라 EN 12237 Class C ~ D 대응 가능.
AEROCLAD Urethane PIR은 국내 KS 체계와 국제 EN·UL 표준을 동시에 준거합니다.
가스 유해성 시험
유독가스 기준 대응
경질 우레탄 폼
코어 재료 규격
유럽 화재 분류
(코어 등급별 변동)
비금속 환기 덕트
유럽 공식 규격
덕트 누기 등급
Class C ~ D 대응
치수 안정성 시험
고온·다습 환경 대응
HVAC 덕트
침식·연소 시험 (참고)
품질·환경 경영 시스템
(제조 공정 인증)
PIR 자체는 그라스울 대비 불연 성능이 낮으므로, 고화재안전 등급 요구 시 그라스울 또는 페놀릭 검토를 권장합니다.
옥외 노출 구간은 GI 자켓팅 또는 별도 외장재 적용을 권장합니다.
코어 운영 한계는 약 +110℃ 수준. 고온 배기 영역에는 적합하지 않습니다.
코어 자체 흡음 성능은 낮으므로, 소음 민감 구간은 흡음 라이너 또는 그라스울 하이브리드를 검토합니다.
구획 관통부에는 방화 댐퍼·실링재를 별도 적용합니다.
일반적으로 ≤ 1,200 mm 권장이며 단면적·정압에 따라 구조 검토 후 산정합니다.
프로젝트 요구사항에 따라 최적 코어 재질을 선정해 드립니다. Glasswool은 화재안전·흡음·범용 공조, Phenolic은 초저 열전도율·클린룸, Urethane PIR은 습식·부식 환경에 강점이 있습니다.
| 항목 | Glasswool | Phenolic | Urethane PIR ★ |
|---|---|---|---|
| 주요 용도 | 불연 지향 · 일반 공조 | 고단열 · 클린룸 | 부식 · 습한 환경 |
| 열전도율 (참고치) | 0.033 ~ 0.040 W/m·K | 0.018 ~ 0.022 W/m·K | 0.022 ~ 0.025 W/m·K |
| 화재 특성 | 불연 (KS) · A1 (EN) | Class 0 (BS 476) 대응 | 준불연 · GI 자켓 변형 |
| 흡음 성능 (NRC) | 0.80+ (우수) | 0.10 이하 (낮음) | 0.10 이하 (낮음) |
| 수분 저항 | 외피 베이퍼 베리어 의존 | 외피 베이퍼 베리어 의존 | Closed Cell ≥ 90% |
| 밀도 범위 | 64 – 96 kg/m³ | 35 – 50 kg/m³ | 40 – 60 kg/m³ |
| 대표 적용 | 데이터센터 · 지하 · 병원 | GMP · 제약 · 클린룸 | 수영장 · 수처리 · 해안 |
※ 산업 기술 자료(NAIMA AH121, ISOVER CLIMAVER, Kingspan KoolDuct, EPFA, UET Catalog 등) 기반 참고 수치이며, 정확한 사양은 프로젝트별로 확정됩니다.
견적 · BIM 데이터 · 시험성적서 — AEROCLAD 팀이 신속하게 응답드립니다.
APPLICATIONS
국내 시장의 특성과 화재 안전 규정에 맞춰 정리한 Urethane PIR PID의 대표 적용 분야입니다.
ISO Class 5 이하 고청정 클린룸에 유일한 권장 단열재로 사용되며, 0% 발진·내식 알루미늄 외피로 미립자·부식을 동시에 차단합니다.
하·폐수처리장·정수장의 고습·부식 환경에 PIR 코어가 흡습 저항을 보증하고, 60μm 알루미늄 외피가 염소·황화수소 등 부식 가스를 차단합니다.
고습·염소 환경의 수영장 공조에 PIR 코어로 결로·곰팡이를 원천 차단하고, 알루미늄 외피로 장기 내식성을 보증합니다.
제약·바이오 의약품 무균 제조 GMP 시설에 0% 발진·낮은 미립자 발생으로 대응하며, cGMP 청정도 기준을 안정적으로 지원합니다.
백신·세포배양·바이오 R&D 연구소의 정밀 청정 환경에 PIR 코어가 항온항습을 안정시키고, 낮은 휘발물 발산으로 실험 정확도를 보호합니다.
HACCP 식품 가공 공장의 위생 공조에 무발진·세척 가능 알루미늄 외피로 대응하고, 저온 저장·냉동 라인의 결로를 PIR 단열로 차단합니다.
소방·화재 설비가 완비된 화학·석유화학 공장에 부식성 가스 노출 라인의 내식 단열로 대응하며, 60μm 알루미늄 외피가 화학 분위기에서도 장기 내구성을 보증합니다.
대형 종합병원 수술실·중환자실 등 고청정 의료 구역에 0% 발진·낮은 미립자로 대응하며, 환자·장비 안전을 위한 청정 공조 환경을 구축합니다.
정밀 분석·계측 연구소의 진동·온습도 민감 환경에 안정적 단열로 대응하며, 낮은 휘발물 발산으로 분석 정확도를 보호합니다.
DOMESTIC APPLICATION MATRIX
국내 시장의 화재 안전 규정·청정도 기준·시설 특성을 반영한 제품별 적용 가능 범위입니다.
본 페이지의 Urethane PIR 행을 강조 표시했습니다.
| 적용 시설 / 환경 | Glasswool | Phenolic | Urethane PIR | 비고 |
|---|---|---|---|---|
| 일반 상업시설 오피스·호텔·쇼핑몰·공항 |
★주력 | ★주력 | ✕부적합 | 우레탄은 화재 이슈로 오픈 공간 지양 |
| 학교·문화·스포츠·지하주차 | ★주력 | ★주력 | ✕부적합 | 일반 환경은 그라스울·페놀릭 권장 |
| 데이터센터 | ★주력 | ○가능 | △조건부 | 그라스울 불연 주력, 페놀릭 가능 |
| 병원 일반구역 병동·외래·로비 |
○가능 | ○가능 | △조건부 | 일반 진료구역은 3종 모두 적용 가능 |
| 병원 수술실·중환자실 | ✕부적합 | ★주력 | ★주력 | 그라스울 불가, 청정도 기준 |
| 일반 GMP 시설 관리주의·제조소 |
✕부적합 | ○가능 | ★주력 | GMP부터 그라스울 적용 어려움 |
| 고청정 클린룸 ISO Class 5↓ · 반도체 Fab |
✕부적합 | ✕부적합 | ★주력 | 우레탄 PIR 단독 권장 |
| 제약·바이오·식품 공장 | △조건부 | ○가능 | ★주력 | 청정·내식 요구 → 우레탄 주력 |
| 수처리·수영장 부식·고습 환경 |
✕부적합 | △조건부 | ★주력 | 우레탄 PIR 주력, 내식 외피 |
| 화학·석유화학 공장 소방설비 완비 |
△조건부 | ○가능 | ○가능 | 소방·화재 설비 조건 충족 시 |
